燃氣渦輪流量計由京儀股份為您整理，歡迎閱讀了解。

創造力是無限的，儀器是偉大的發明。今天，我想介紹一項國家發明專利——燃氣渦輪流量計。本專利由寧波創盛儀器有限公司申請，于2017年1月25日授權并公布。

內容描述

本實用新型涉及一種流量計，尤其是一種燃氣渦輪流量計。

發明背景

燃氣渦輪流量計主要用于工業管道中空氣、氮氣、氧氣、氫氣、甲烷、天然氣、蒸汽等介質流體的流量測量，測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。燃氣渦輪流量計的差壓流量計更適用于流量變化大的場合。它的寬量程比可以在一定程度上減小測量管的直徑和投資。隨著天然氣計量技術的發展以及對天然氣交易和交接計量要求的提高，燃氣渦輪流量計將逐步應用于天然氣流量計量。同時，由于天然氣密度小，如何進一步簡化渦輪流量計的結構，簡化渦輪流量計的安裝，進一步提高渦輪流量計的靈敏度是現有渦輪流量計研發中的重要課題，現有技術中的燃氣渦輪流量計的檢測元件結構復雜，制造成本高，精度低，使用壽命短。

發明概述

本實用新型要解決的技術問題是提供一種結構簡單緊湊、裝配方便、制造成本低、運行穩定性好、精度高的燃氣渦輪流量計。

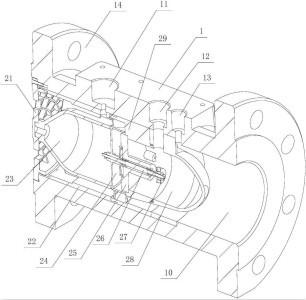

該圖是本實用新型的剖視圖

本實用新型提供了一種燃氣渦輪流量計，包括殼體1和儀表芯組件，殼體1上設有通孔10，通孔兩端設有連接法蘭14，儀表芯組件安裝在通孔內，儀表芯組件包括整流罩21、套筒22、主流體23、支撐座29、葉輪24和尾流體28， 套筒套在通孔內，整流罩固定在套筒的進口端，先導液位于套筒內并固定在整流罩上，支撐座固定在套筒的出口端，機芯安裝座25固定在支撐座內，轉軸26可轉動地安裝在機芯安裝座上， 葉輪位于支撐座內并固定在轉軸的頭部，傳動盤27固定在轉軸的尾部，后導向液固定在支撐座的端部，殼體上設有首先檢測孔11、第二檢測孔12和第三檢測孔13，首先檢測孔伸入套筒，第二檢測孔伸入后導向體，第三檢測孔伸至通孔的出口端。

此外，轉軸通過軸承可旋轉地安裝在機芯安裝座上，殼體設有注油孔15，注油孔的出口端面向軸承。通孔為階梯孔，表芯組件套在通孔內，并用螺釘固定。密封環設置在后流體導管和支撐座之間。套筒與支撐座連接，支撐座通過卡扣與后導流件連接。

本實用新型的燃氣渦輪流量計結構簡單緊湊，組裝方便快捷，便于日常維護，運行穩定，可靠性高，精度好。

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是燃氣渦輪流量計全文內容。
