濰坊壓縮空氣流量計由京儀股份為您整理，歡迎閱讀了解。
我很榮幸推薦濰坊壓縮空氣流量計作為重點產品之一，如有任何需求或建議，請與我們聯系。
壓縮空氣流量計工作原理:
壓縮空氣流量計由渦流發生器、探測探頭和流場中設計的相應電子電路組成。當流體流過渦流發生器時，在渦流發生器的兩側形成兩排交替變化的渦流。這個漩渦叫做卡門渦街?；诳ㄩT渦街理論，斯特凡·羅哈爾提出卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系:
f = St x V/d
其中:f渦流街道頻率(赫茲)
v型渦流發生器兩側的平均速度(m/s)。
圣斯特恩羅哈爾系數(常數)
這些交替的渦流形成一系列交替的負壓，這些負壓作用在探測探頭上以產生一系列交替的電信號。經過前置放大器的轉換、整形和放大，輸出與渦流同步成比例的脈沖頻率信號或標準信號。
在流體管道中，圓柱形屏障的垂直插入交替地在其后部的兩側(相對于流體的流動方向)產生渦流。當流體向下游流動形成渦流陣列時，我們稱之為卡門渦流街。我們將產生渦流的圓柱形障礙物定義為在一定條件下渦流的分離頻率與流體的流速成線性關系。因此，只要檢測到渦流分離的頻率，就可以計算出管道中流體的流速或流量。
壓縮空氣流量計連接管壓縮空氣流量計安裝和測量壓縮空氣流量計測量壓縮空氣流量計便攜式壓縮空氣流量計江蘇壓縮空氣流量計壓縮空氣流量計型號上海壓縮空氣流量計北京壓縮空氣流量計壓縮空氣流量計價格管道壓縮空氣流量計計算壓縮空氣流量計數量壓縮空氣流量計價格壓縮空氣流量計廣東惠州壓縮空氣流量計廣東產壓縮空氣流量計壓縮空氣流量計壓縮空氣流量計壓縮空氣流量計廣東壓縮空氣流量計廣東壓縮空氣流量計0 制造商北京壓縮空氣流量計單位壓縮空氣流量計價格壓縮空氣流量計計算軟件沈陽壓縮空氣流量計壓縮空氣流量計廣州壓縮空氣流量計廣東生產的壓縮空氣流量計壓縮空氣流量計制造商北京廣西壓縮空氣流量計壓縮空氣流量計無錫壓縮空氣流量計多少壓縮空氣流量計計算軟件進口壓縮空氣流量計壓縮空氣流量計連接管壓縮空氣流量計安裝橫河壓縮空氣流量計測量壓縮空氣流量計壓縮空氣流量計單位 江蘇壓縮空氣流量計壓縮空氣流量計制造商壓縮空氣流量計廣東沈陽壓縮空氣流量計安裝壓縮空氣不停機流量計管道壓縮空氣流量計計算壓縮空氣流量計壓縮空氣量流量計三川
第二:渦街流量計特征:
●易于安裝和維護。
●結構簡單牢固，無運動部件，長期運行可靠；
●測量范圍寬，量程比高達1:15；
壓力損失低，運行成本低，更具節能意義；
●適用范圍廣，液體，氣體，可測量蒸汽；
●核查周期很長，通常為兩年。
●在一定的雷諾數范圍內，輸出信號不受被測介質的物理性質和成分變化的影響。儀表系數只與渦流發生器的形狀和尺寸有關。通常，更換附件后，無需重新校準儀器系數。
●可現場顯示，遠距離傳輸，與計算機控制系統聯網。
●檢測探頭不與待測介質直接接觸，性能更加穩定。
壓力損失小，測量范圍大，精度高。它幾乎不受流體密度、壓力、溫度、粘度等參數的影響。測量工作條件下的體積流量時。無移動機械部件，可靠性高，維護量小。采用壓電應力傳感器，儀器參數可長期穩定，工作溫度范圍為-20℃~+250℃。它具有模擬標準信號和數字脈沖信號輸出，易于與計算機等數字系統匹配。這是一種先進而理想的流量計。
三:壓縮空氣流量計選型技術參數:
采用標準
Q/320831AHH002004 JB/T6807-93
測量介質:
氣體，液體，蒸汽
口徑規格
法拉卡安裝口徑的選擇
25，32，40，50，65，80，100，125，150，200，250，300
法蘭連接口徑的選擇
25，32，40，50，65，80，100，125，150，200，250，300
插件口徑選擇
300，400，500，600，800，1000
流量測量范圍
正常測量流速范圍
雷諾數為1.5x104 ~ 4x106；氣體550米/秒。液體0.5~7m/s
正常測量流速范圍
液體，氣體，流量測量范圍見表2，蒸汽流量范圍見表3
測量精度
1.0或1.5級
待測介質的溫度
常溫–25℃~ 100℃
高溫-25℃ ~ 150℃ ~ 25℃ ~ 250℃
輸出信號
4 ~ 20mA，傳輸距離1000米(負載電阻≤750)，485通信，頻率輸出
儀器環境
溫度:-25℃ ~+55℃，濕度:5 ~ 90%
材料
不銹鋼、鋁合金
電源
DC24V或鋰電池3.6V
防爆等級
EXDⅱBT4
保護等級
IP65

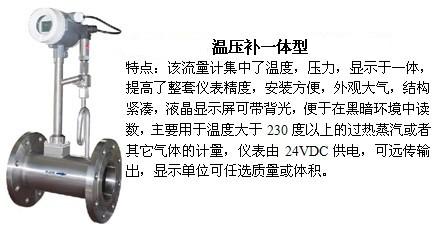

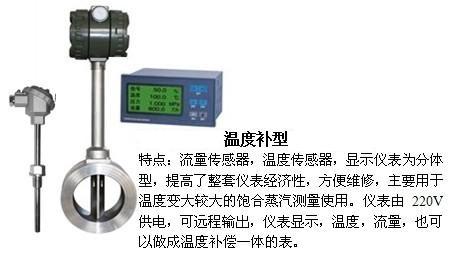

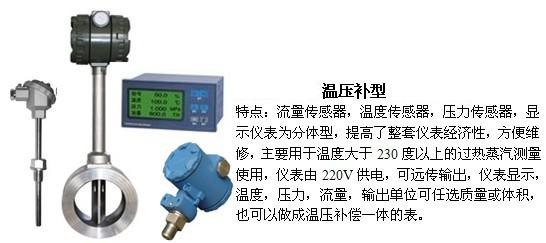

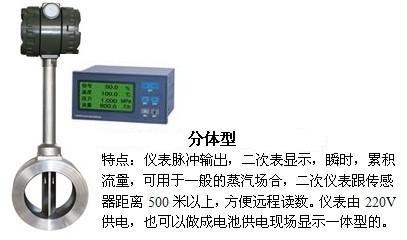

四:渦街流量計分類:
v渦流街流量計產品優勢:
▲不受溫度和壓力影響，不易堵塞、堵塞、結垢、高溫高壓。
▲安全防爆，適用于惡劣環境。
▲無運動部件，無空隙設計，無磨損，抗污，無機械維護，使用壽命長。
▲采用微功耗高科技、電池供電的現場顯示類型流量計，可連續運行兩年以上。
▲電流輸出電氣隔離，具有良好的共模干擾抑制能力。
▲同時顯示流量值和累計流量值，不需要依次切換。
▲采用防振探頭，有效消除外部振動的影響。
▲電路采用表面貼裝技術，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜較長10m。
▲范圍比寬至20:1。
與渦輪流量計相比，它沒有可移動的機械部件，所以維護量小，儀器常數穩定，在工作環境中容易保證精度。
與孔板相比，它測量范圍大，壓力損失小，精度高。渦街流量計屬于流體振動類型流量計，可用于測量飽和蒸汽、過熱蒸汽、
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是濰坊壓縮空氣流量計全文內容。
